QUV紫外光加速老化試驗箱平板樣品支架安裝

QUV紫外光加速老化試驗箱平板樣品支架可安裝75mm x 150mm厚度約為6mm的樣品，每塊平板樣品支架可安裝兩塊樣品，(QUV/se、QUV/spray、QUV/cw可安裝24塊平板樣品支架，QUV/basic可安裝25塊平板樣品支架)。

卡環可用于固定不超過6mm厚的樣品，安裝面板樣品支架時，使止動銷向下。

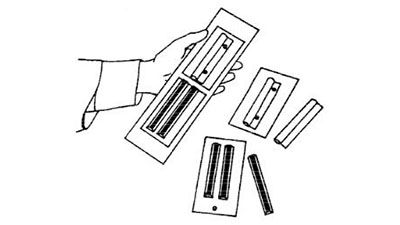

QUV紫外加速老化試驗箱平板樣品安裝

QUV紫外光加速老化試驗箱3D樣品安裝

3D樣品可用防水膠或者耐腐蝕材料固定在標準樣品架上，在冷凝測試時，需要固定材料有較好的導熱性。

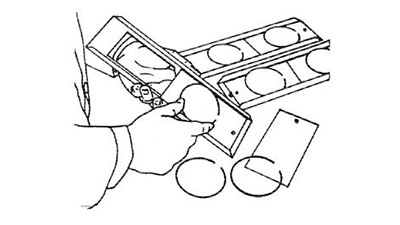

QUV紫外加速老化試驗箱3D樣品安裝

QUV紫外光加速老化試驗箱較大樣品安裝

較大的樣品可安裝在325mm的鋁板上進行測試。樣品安裝需注意不留空隙，以避免在冷凝循環期間，水蒸氣流失。

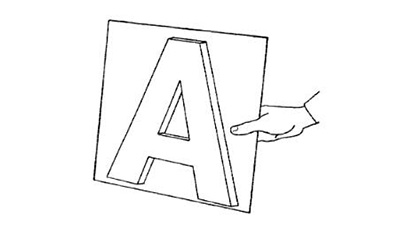

大型樣品安裝

QUV紫外光加速老化試驗箱紡織材料安裝

柔軟的紡織材料樣品可包裹在樣品架上進行測試。

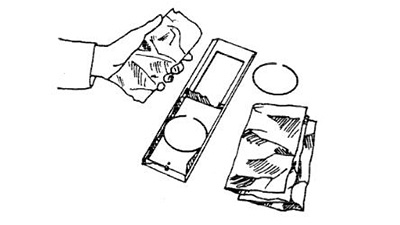

QUV紫外加速老化試驗箱紡織樣品安裝

QUV紫外加速老化試驗箱中尾部的橡膠密封件可用于保證試驗箱中的水蒸汽不易流失，安裝樣品架時，保證標有“TOP”的一端朝上。左右兩端的樣品架由于處于燈的末端，受到的紫外線照射量最少。在ASTM G154的測試中，不允許使用兩端的樣品支架。

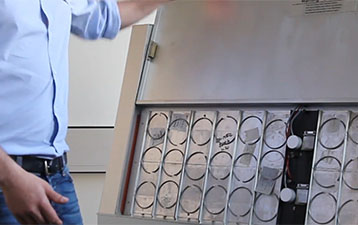

樣品架安裝

測試時樣品架構成了QUV紫外加速老化試驗箱的內部，測試時需要安裝全部的樣品支架。沒有樣品的支架可用空白樣品支架代替。否則會造成QUV紫外加速老化試驗箱中的蒸汽流失并影響溫度控制。樣品架之間的距離應當小于1mm。
