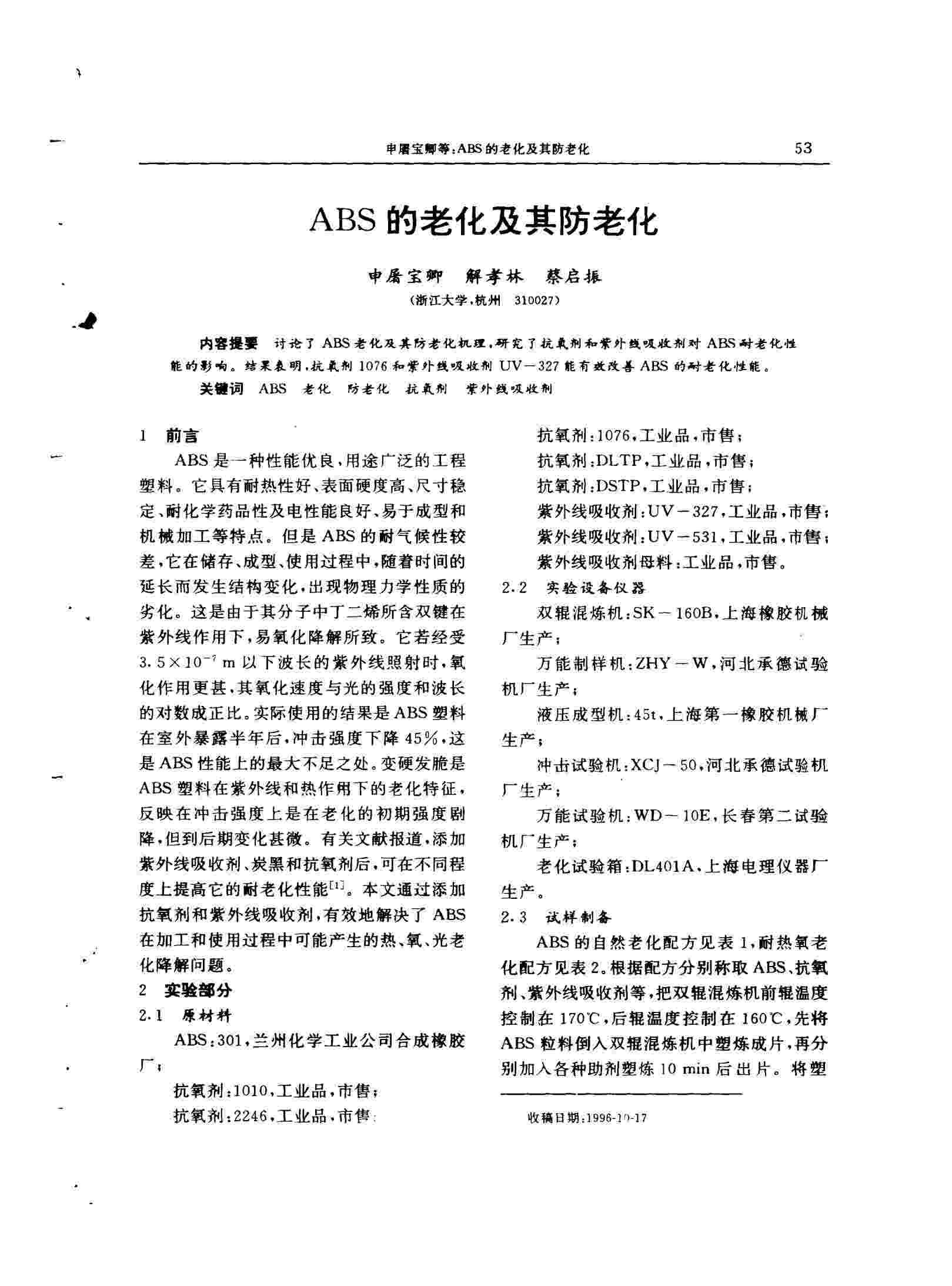

討論了ABS老化及其防老化機(jī)理，研究了抗氧劑和紫外線吸收劑對ABS耐老化性能的影響。結(jié)果表明，抗氧劑1076和紫外線吸收劑UV一327能有效改善ABS的時(shí)老化性能。

ABS是一種性能優(yōu)良，用途廣泛的工程塑料。它具有耐熱性好、表面硬度高、尺寸穩(wěn)定、耐化學(xué)藥品性及電性能良好、易于成型和機(jī)械加工等特點(diǎn)。但是ABS的耐氣候性較差，它在儲(chǔ)存、成型、使用過程中，隨著時(shí)間的延長而發(fā)生結(jié)構(gòu)變化，出現(xiàn)物理力學(xué)性質(zhì)的劣化。這是由于其分子中丁二烯所含雙鍵在紫外線作用下，易氧化降解所致。它若經(jīng)受3.5×10-7m以下波長的紫外線照射時(shí)，氧化作用更甚，其氧化速度與光的強(qiáng)度和波長的對數(shù)成正比。實(shí)際使用的結(jié)果是ABS塑料在室外暴露半年后，沖擊強(qiáng)度下降45%，這是ABS性能上的最大不足之處。變硬發(fā)脆是ABS塑料在紫外線和熱作用下的老化特征，反映在沖擊強(qiáng)度上是在老化的初期強(qiáng)度劇降，但到后期變化甚微。有關(guān)文獻(xiàn)報(bào)道，添加紫外線吸收劑、炭黑和抗氧劑后，可在不同程度上提高它的耐老化性能。本文通過添加抗氧劑和紫外線吸收劑，有效地解決了ABS在加工和使用過程中可能產(chǎn)生的熱、氧、光老化降解問題。

本文介紹了如何使用QLAB老化機(jī)研究ABS塑料材料的耐老化性能？具體的詳細(xì)方法，如下：
