控制器

Q-Fog 鹽霧試驗箱的循環、測試條件、時間和溫度由內置的微處理控制器控制，其交互式的軟件可以保證編程和操作的簡便。用戶可以快速地創建新程序或者運行已有的程序。控制器包括完整的自我診斷系統，可以出現警告提示，日常維護信息和安全斷開電路。測試計時器可以設定在警告或試驗結束時報警。控制器連續顯示控制條件和測試過程。

內置的鹽水儲水箱

120 升(31.6 加侖)的儲水箱可以保證 5 天連續噴霧的供水。需要用蒸餾水或去離子水補充溶液。

過濾器：

噴霧水泵配有過濾器防止較大粒徑的固體和污染物進入，過濾器安裝在側面板里面，靠近噴霧水泵的地方。過濾器需要定期清潔和更換。

鼓泡塔

鼓泡塔也被稱為增濕器或者潤濕塔。鼓泡塔的作用是使壓縮空氣進入噴嘴之前先進行濕潤，要達到這個目的，鼓泡塔內的空氣必須比試驗箱內的空氣的溫度高。塔內溫度和潤濕度是自動控制的。

壓縮空氣進入噴嘴之前先經過鼓泡塔。塔內加熱的空氣使空氣預濕。鼓泡塔保持比試驗箱內溫度高 12℃。這個溫度由鼓泡塔加熱器按 PI 控制方式控制

鼓泡塔再填充：

鼓泡塔低液位傳感器發現液位低時，加熱器和噴霧水泵將關閉。鼓泡塔自動打開電磁閥加水，直到高液位傳感器探測到高的液位之時。試驗則將繼續進行。

鼓泡塔預熱和預填充：

在鹽霧循環之前的 45 分鐘，設備自動地往鼓泡塔里注水，加熱器開始加熱。這確保了在循環開始時塔內已裝滿水并且有適合溫度。

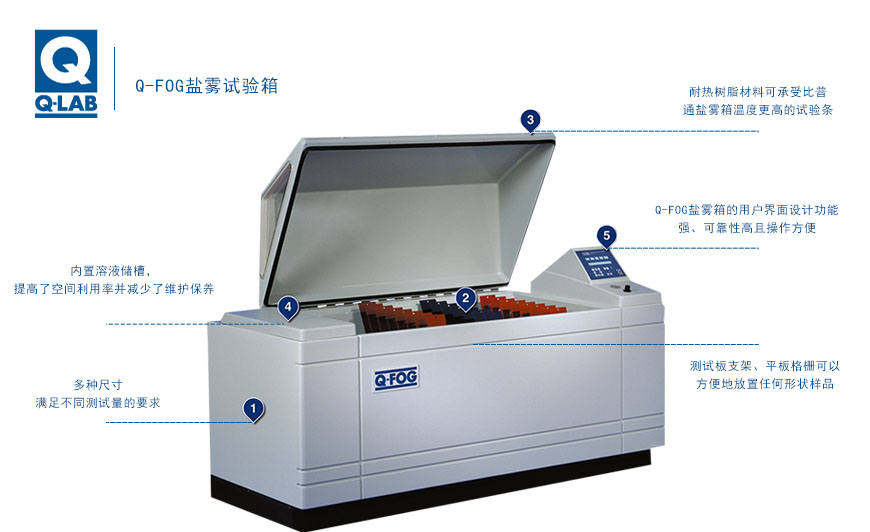

Q-fog鹽霧試驗箱

蒸汽發生器 (在SSP型 Q-Fog中沒有這個部件)

在濕度循環中，蒸汽發生器工作產生水蒸汽進入箱內，使?jié)穸冗_到 100%。箱內的溫度由蒸汽發生器的加熱器按 PI 控制方式來控制。

蒸汽發生器再填充：

當蒸汽發生器的液位開關探測到低液位，并在每一個濕度循環結束時，會再填充。加熱器關閉，電磁閥打開直到液位開關探測到高的水位為止。為了它保持一定直流電，它的電磁閥和鼓泡塔的電磁閥不會同時打開。

蒸汽發生器大約可容納 500 毫升的去離子水。

鼓風機和空氣加熱器

在干燥循環中，鼓風機將室內空氣吹入箱內。當需要箱內溫度高于環境溫度時使用空氣加熱器，鼓風機帶來的氣流經過空氣加熱器后進入箱內。

箱體加熱器

兩個箱體加熱器安裝在試驗箱的底部，它們在鹽霧循環中用來保持箱內的溫度，在干燥循環中它們也會用到。但在濕度循環中它們不工作。

擴散板

擴散板起到擴散氣流的作用。它看上去像測試箱的底部，但其本身不牢固，因此不能將樣品放在上面。

噴嘴

噴嘴由 Kynar 制成，是一種由防腐蝕的工程樹脂材料。看下面的噴嘴圖，為了防止噴嘴堵塞，在每個試驗結束時必須用溫水沖洗噴嘴一個小時，帶走殘留的鹽，防止結晶。清潔噴嘴時，按下 噴嘴帽并逆時針旋轉，將噴嘴從噴嘴體取下。
