使用聚苯乙烯老化試驗參考材料進行老化測試

聚苯乙烯(Polystyrene，縮寫PS)是指由苯乙烯單體經自由基加聚反應合成的聚合物。它是一種無色透明的熱塑性塑料，具有高于100℃的玻璃轉化溫度，因此經常被用來制作各種需要承受開水的溫度的一次性容器，以及一次性泡沫飯盒等。

普通聚苯乙烯樹脂屬無定形高分子聚合物，聚苯乙烯大分子鏈的側基為苯環(huán)，大體積側基為苯環(huán)的無規(guī)排列決定了聚苯乙烯的物理化學性質，如透明度高.剛度大.玻璃化溫度高，性脆等。可發(fā)性聚苯乙烯為在普通聚苯乙烯中浸漬低沸點的物理發(fā)泡劑制成，加工過程中受熱發(fā)泡，專用于制作泡沫塑料產品。高抗沖聚苯乙烯為苯乙烯和丁二烯的共聚物，丁二烯為分散相，提高了材料的沖擊強度，但產品不透明。間規(guī)聚苯乙烯為間同結構，采用茂金屬催化劑生產，發(fā)展的聚苯乙烯新品種，性能好，屬于工程塑料。

聚苯乙烯材料

在運行SAE J2527和SAEJ2412標準(汽車內外飾氙燈曝曬)試驗時，如何使用聚苯乙烯(PS)板參考材料?

一些測試方法使用標準參考材料來驗證在某個老化標準的測試中老化試驗機正常運行。最近，一批新的聚苯乙烯材料(下文用PS Lot 9來代替)已經被批準成為SAE J2527(汽車外飾)和 SAE J2412(汽車內飾)標準測試的標準參考材料。這種材料更容易黃變，黃變的量將標示著測試是否正確進行。

在SAEJ2527或J2412中，PS板的使用不再是強制性的。然而，如果你選擇使用PS作為標準參考材料，就應該正確使用PS 板。以下是一些需要注意的：

1. 確保在試驗箱中安裝正確的濾光片

SAE J2527可以使用紫外延展UV-Q/B濾光片和日光Daylight-B/B濾光片，而SAE J2412只能使用紫外延展UV-Q/B濾光片。使用任何其他類型的濾光片都會影響PS Lot 9的黃變。

2. 使用無背板的“網格”樣品架

這些測試方法要求使用無背板的樣品架。使用實心鋁托盤樣品架將會影響聚苯乙烯材料的黃變。

3. 用樣品或鋁板填滿托盤

如果無背板的樣品架有太大縫隙的話，會影響測試溫度的分布，進而會影響聚苯乙烯材料的黃變。

4. 把聚苯乙烯材料安裝到“黑板”樣品架上

聚苯乙烯材料應該安裝在沒有任何背板的樣品架上，使材料兩面都曝露在空氣里。并且它應該安裝在黑板溫度傳感器旁邊。

5. 使用標準白色瓷磚作為顏色測量的背景

聚苯乙烯是一種透明材料，測試的評估會受到聚苯乙烯背后材料顏色的影響。在做顏色評估時，需要使用標準白色瓷磚作為背景。

類似于在測試過程中輪換樣品位置，在執(zhí)行SAE J2527和SAE J2412標準中的PS Lot 9是實驗室應該嘗試和遵循的慣例。但是請記住，這種材料只在這兩種測試方法里使用，在運行其他任何測試方法時，都不應該使用已發(fā)布的黃變數值范圍。

聚苯乙烯對紫外線照射及溫度都非常敏感，這對參考材料來說，既好又不好----可以很快地進行測試，但條件的微小變化都導致試驗結果的劇大變化。遵守以上提示，這種參考材料能幫助你在試驗中盡早發(fā)現(xiàn)問題，節(jié)省時間和金錢。

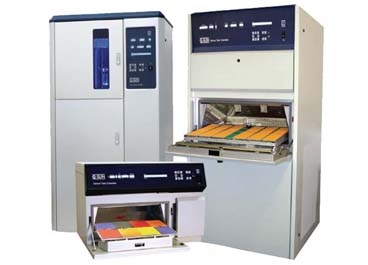

相關測試儀器
