臭氧老化箱

臭氧箱SIM全系列臭氧老化箱產(chǎn)品詳情 Details

德國ANSEROS安索羅斯臭氧老化箱

臭氧對(duì)橡膠的老化有著重要影響。臭氧會(huì)攻擊人造橡膠的碳碳雙鍵并且在其表面產(chǎn)生裂痕。橡膠件如絕緣電纜、密封件和輪胎等會(huì)因此被破壞，從而縮短了它們的使用壽命。

德國ANSEROS安索羅斯公司依據(jù)國際標(biāo)準(zhǔn)如ASTM、ISO和DIN發(fā)展并制造了臭氧測(cè)試系統(tǒng)，為用戶測(cè)試橡膠產(chǎn)品的臭氧老化提供了可靠的測(cè)試條件。

德國ANSEROS安索羅斯公司SIM系列臭氧箱專門用于電纜和密封件的測(cè)試，其功能包括：自動(dòng)PLC控制，精確模擬和控制溫度、濕度、臭氧濃度；不同的工具幫助您進(jìn)行多項(xiàng)靜態(tài)和動(dòng)態(tài)測(cè)試。使用ANSEROS安索羅斯公司臭氧測(cè)試系統(tǒng)，您能夠?qū)崿F(xiàn)任何橡膠制品的加速老化，從而預(yù)測(cè)產(chǎn)品壽命。

一、橡膠的臭氧老化

使橡膠產(chǎn)生裂紋（老化）的臭氧作用時(shí)間與臭氧濃度之間的關(guān)系

在多數(shù)情況下，使橡膠產(chǎn)生裂紋（老化）的臭氧作用時(shí)間（τ）與臭氧濃度（C）兩者之間有著明顯的聯(lián)系。

τ·Cn=Const.     log τ=K-n logC

τ：使橡膠產(chǎn)生裂紋（老化）的臭氧作用時(shí)間（h）

C：臭氧濃度（ppm）

n：橡膠的常數(shù)（橡膠不同常數(shù)也不同）

K：常數(shù)

如果我們將使橡膠產(chǎn)生裂紋（老化）的臭氧作用時(shí)間（τ）與臭氧濃度（C）的實(shí)驗(yàn)數(shù)據(jù)，按照上述對(duì)數(shù)公式進(jìn)行繪圖就可以得出線型關(guān)系。很明顯，隨著臭氧濃度的提高，臭氧對(duì)橡膠產(chǎn)生裂紋（老化）所需的時(shí)間就越短。這些測(cè)試是在比一般使用環(huán)境更惡劣的條件下進(jìn)行的，是對(duì)材料的加速測(cè)試評(píng)估。圖中的實(shí)線表示在測(cè)試過程中得到的實(shí)際測(cè)量數(shù)據(jù)，虛線是通過計(jì)算得到的評(píng)估值。因此，臭氧濃度的變化對(duì)橡膠的臭氧老化時(shí)間長(zhǎng)短有著重要影響。

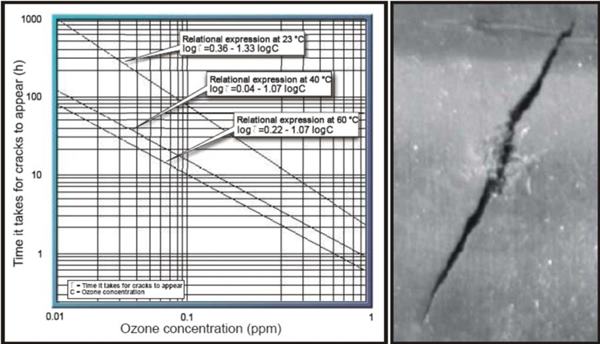

橡膠臭氧老化產(chǎn)生裂紋所需的時(shí)間與臭氧濃度的關(guān)系（NBR）

<測(cè)試條件>樣品：I形啞鈴狀，拉伸應(yīng)變：20±2%，評(píng)估：用50倍放大鏡檢查裂紋

1.基本結(jié)構(gòu)和抗臭氧老化

（1）分子結(jié)構(gòu)

NBR和HNBR的抗臭氧老化性是由它們的結(jié)構(gòu)決定的。

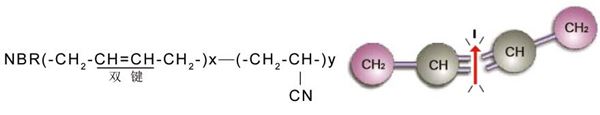

基本分子結(jié)構(gòu)如下圖：

雙鍵：臭氧會(huì)與NBR的雙鍵發(fā)生反應(yīng)并使化學(xué)鏈斷裂，從而使到NBR發(fā)生降解。

另一方面，HNBR變得越來越普遍了，而且它通過加氫把NBR的雙鍵去掉了。雖然HNBR的結(jié)構(gòu)中仍然存在著少量的雙鍵，這些雙鍵的作用是讓它維持橡膠的特性，但是它的結(jié)構(gòu)卻有著極好的抗臭氧老化性。

（2）臭氧老化性

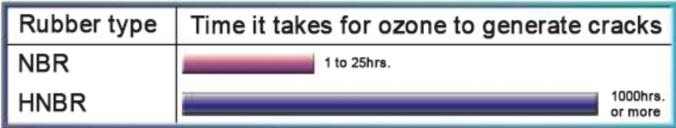

曾經(jīng)有人按照ISO1431標(biāo)準(zhǔn)的測(cè)試條件做了一個(gè)實(shí)驗(yàn)，其中臭氧的濃度是1ppm。這些測(cè)試條件（臭氧濃度、溫度和拉伸應(yīng)變）都比一般工作環(huán)境要惡劣很多。因此，NBR在測(cè)試后1-25個(gè)小時(shí)就出現(xiàn)了裂紋；然而在同樣測(cè)試條件下，HNBR在經(jīng)歷了1000小時(shí)的測(cè)試后仍然不開裂。

<測(cè)試條件>臭氧濃度：1ppm。樣品：I形啞鈴狀，拉伸應(yīng)變：20±2%。測(cè)試溫度：40±1℃。

二、ANSEROS公司臭氧測(cè)試系統(tǒng)與標(biāo)準(zhǔn)概述

德國ANSEROS安索羅斯公司臭氧測(cè)試系統(tǒng)中，氣流方向的設(shè)計(jì)完全滿足標(biāo)準(zhǔn)要求。

德國ANSEROS安索羅斯公司生產(chǎn)的SIM7000系列臭氧箱可產(chǎn)生平行氣流，氣流方向的設(shè)計(jì)完全滿足標(biāo)準(zhǔn)ISO 1431-1 和GB/T 7762。（如圖1）

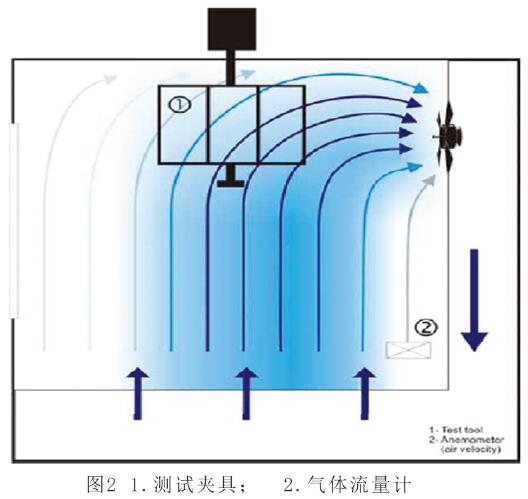

德國ANSEROS安索羅斯公司生產(chǎn)的SIM6000系列臭氧箱可以產(chǎn)品正交氣流。（如圖2）

1.德國ANSEROS安索羅斯臭氧箱符合標(biāo)準(zhǔn)

2.德國ANSEROS安索羅斯臭氧箱不同臭氧標(biāo)準(zhǔn)的參數(shù)設(shè)置

*ppmv表示百萬分之一體積濃度；pphmv表示億分之一體積濃度。

三、德國ANSEROS安索羅斯公司臭氧箱組成部分

臭氧老化箱一般均具有 3大主要部分，即臭氧發(fā)生器、老化試驗(yàn)箱、臭氧濃度控制與檢測(cè)裝置等。

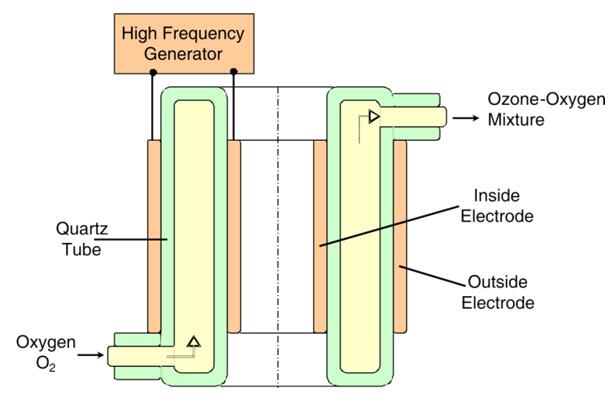

1.德國ANSEROS安索羅斯臭氧發(fā)生器

德國ANSEROS安索羅斯臭氧發(fā)生器采用電暈法。主要有以下特點(diǎn)：

?產(chǎn)生臭氧的效率高，適用于高低濃度臭氧老化測(cè)試

?配合Anseros臭氧分析儀及控制系統(tǒng)，臭氧濃度控制精度高

?雙壁石英管的設(shè)計(jì)使電極不接觸臭氧，電極不會(huì)被臭氧氧化而失效，無需改換損件，保用10年。

2.德國ANSEROS安索羅斯臭氧分析儀

德國ANSEROS安索羅斯臭氧分析儀使用實(shí)驗(yàn)室的空氣，經(jīng)過臭氧催化劑除掉空氣中的臭氧后進(jìn)后分析儀內(nèi)部的其中管狀通道，作為 0pphm 的樣品來做零校正，每隔2秒鐘自校正一次。分析儀內(nèi)另一條管狀通道作為臭氧箱內(nèi)臭氧化空氣的測(cè)量通道。然后每隔3分鐘，這種零臭氧的空氣的同一氣流經(jīng)過兩條管狀通道，再次作校正。所以是有雙重的自檢功能的。

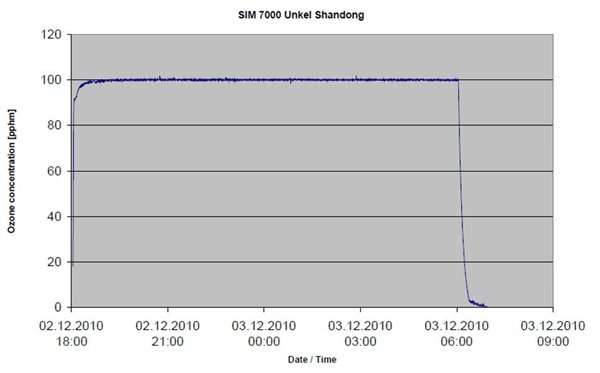

德國ANSEROS安索羅斯公司臭氧控制系統(tǒng)能夠極佳的保證臭氧濃度恒定控制在設(shè)定值。能夠避免開機(jī)時(shí)臭氧濃度過高導(dǎo)致橡膠樣品開裂報(bào)廢。

主要有以下特點(diǎn)：

?能夠準(zhǔn)確測(cè)量臭氧濃度，并且在1年內(nèi)其漂移接近零

?Anseros設(shè)計(jì)制造，擁有專利“One-Beam-Technology”

?可與消除分析儀內(nèi)部紫外燈衰減、溫度影響、濕度影響、壓力影響。

3.德國ANSEROS安索羅斯臭氧老化試驗(yàn)箱

老化試驗(yàn)箱是試樣進(jìn)行老化的空間，必須是密閉的，不受外部光照并能恒定控制試驗(yàn)所需的臭氧濃度和溫差。試驗(yàn)箱的容積一般不宜小 于0.1m3。箱室的尺寸應(yīng) 能容納做動(dòng)態(tài)拉伸的試樣夾具和框架，能保持含臭氧空氣的流速或流量及臭氧濃度的恒定。

4.德國ANSEROS安索羅斯臭氧老化試驗(yàn)箱夾具

德國ANSEROS安索羅斯公司可以提供多種臭氧箱不同夾具，滿足不同標(biāo)準(zhǔn)和測(cè)試要求。

四、德國ANSEROS安索羅斯臭氧測(cè)試箱型號(hào)

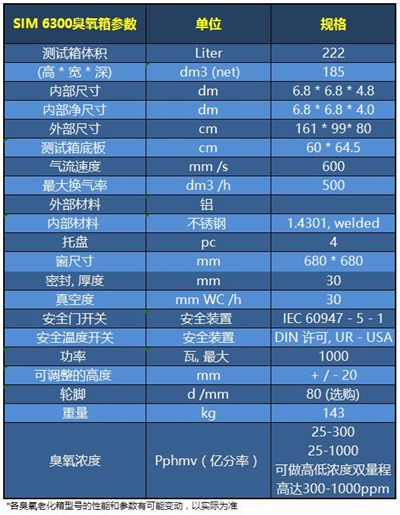

1.SIM 6300

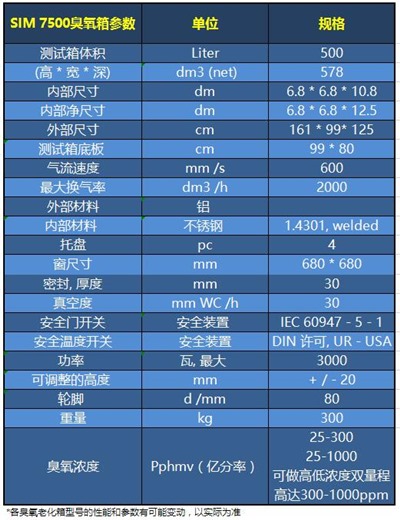

2.SIM 7500

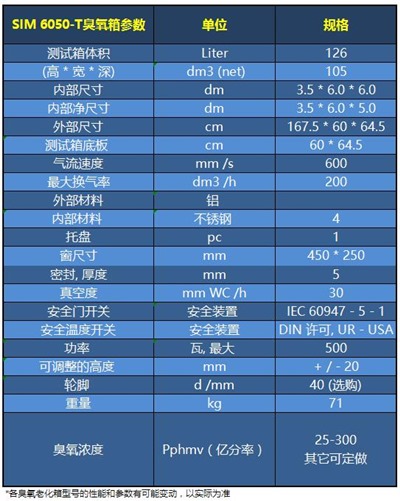

3.SIM 6050-T

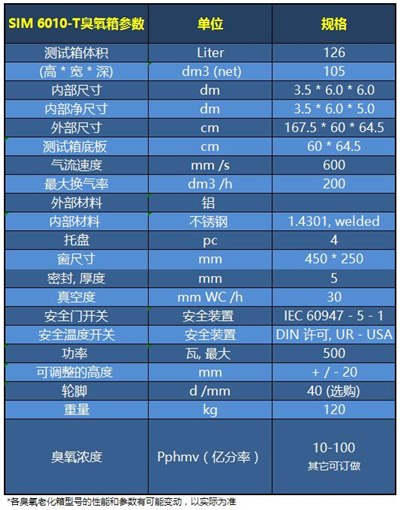

4.SIM 6010-T

5.SIM 8000

五、德國ANSEROS安索羅斯臭氧箱應(yīng)用領(lǐng)域

德國ANSEROS安索羅斯臭氧老化箱可用于橡膠類制品如硫化橡膠,熱塑性橡膠,電纜絕緣護(hù)套等產(chǎn)品,在靜態(tài)拉伸變形下,暴露于密閉無光照的含有恒定臭氧濃度的空氣和恒溫的試驗(yàn)箱中,按預(yù)定時(shí)間對(duì)試樣進(jìn)行檢測(cè),從試樣表面發(fā)生的龜裂或其它性能的變化程度,用臭氧箱來科學(xué)合理的實(shí)現(xiàn)非金屬材料和橡膠制品的老化龜裂試驗(yàn).以評(píng)定橡膠的耐臭氧老化性能。

了解更多關(guān)于德國ANSEROS安索羅斯臭氧老化箱信息，歡迎致電【400-6808-138】
