IEC前言

1.由所有對該問題特別關切的國家委員會參加的國際電工委員會所屬技術委員會制定的有關技術問題的正式?jīng)Q議或協議，它盡可能地體現和表達了國際上對該問題的一致意見。

2.這些決議或協議，以推薦標準的形式供國際上使用，在這種意義上為各國家委員會所接受。

3.為了促進國際間的統一，國際電工委員會希望所有會員國在制定國家標準時，只要國家具體條件許可，應采用國際電工委員會推薦標準的內容作為他們的國家標準。國際電工委員會的推薦標準和國家標準之間的任何分歧應盡可能地在國家標準中明確地指出。

本標準是由國際電工委員會50技術委員會(環境試驗)制定的。

第一個草案是在1971年列寧格勒會議上討論的，作為會議的結果，形成了新草案。以50(中央辦公室)170號文，在1973年7月份發給各國家委員會并按“六個月法”表決。

下列國家委員會投票明確贊成本標準：

澳大利亞以色列南非

比利時意大利西班牙

加拿大日本瑞典

捷克斯洛伐克荷蘭瑞士

丹麥挪威土耳其

聯邦德國波蘭蘇聯

匈牙利葡萄牙英國

印度羅馬尼亞美國

警告

太陽輻射試驗是一項會直接危害試驗人員健康的試驗，為此試驗前必須仔細閱讀GB/T 2424. 14-1995《電工電子產品環境試驗第2部分：試驗方法太陽輻射試驗導則》第9章的內容。

1 目的

確定地面太陽輻射對設備和元器件產生的影響(熱、機械、化學、電氣等)。

2初始檢測

按有關規范的規定，對試驗樣品進行外觀檢查，并進行電性能和機械性能的檢測。

3試驗設備

3.1 進行試驗的試驗箱的光源在規定的照射測量平面上，輻射強度應為1.120 kW/m2±10%，此值包括經試驗箱反射后被試驗樣品吸收的輻射，但不包括試驗箱發射的長波紅外線。輻射強度的測量見GB/T 2424. 14-1995第6.1條的規定。光譜能量分布及容差見表1。

注：如果只考慮太陽輻射的熱效應，見GB/T 2424. 14-1995中2.2和2.3。

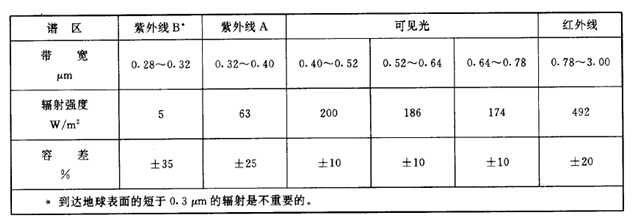

表1光譜能量分布及容差

3.2試驗箱內應設有能保持規定的溫度、氣流速度和濕度條件的裝置。

注：氣流速度會大大降低樣品的溫升，見GB/T 2424. 14-1995中4.5。

3.3試驗箱內的測溫裝置應避免光源的輻射熱，溫度的測量是在規定的照射平面下0～50 mm的水平面上進行，在試驗樣品與箱壁之間的中心處或距離試驗樣品1m處(以短者為準)的一點或幾點作為溫度測量點。

4條件試驗

4-1試驗樣品應放置在具有確定導熱率和熱容量的樣品支架或墊托物上，并應與其他樣品相互隔開以避免遮住輻射源或二次輻射熱，見GB/T 2424.14-1995中4.6。

4.2在整個試驗期間，箱內輻照度、溫度、濕度和其他環境條件應按有關規范要求，保持在與試驗程序相對應的等級上。

4.3按有關規范規定的試驗持續時間，試驗樣品應經受下列三種試驗方法之一進行暴露(見圖1)。

試驗程序A

以24 h為一循環，照射8h，停照16 h，按要求重復進行試驗(每個循環的總輻射量為8.96 kW·h/m2，相當于最嚴酷的自然條件)。

試驗程序B

以24h為一循環，照射20 h，停照4h，按要求重復進行試驗(每個循環的總輻射量為22.4 kW·h/m2)。

試驗程序C

按要求作連續照射。

注：詳情見GB/T 2424. 14-1995中3.1和3.2。

4.4照射期間，試驗箱內溫度應以接近于線性的速率升到并保持在下列一個數值上。

a) +40℃;

b) +55℃。

在試驗程序A，試驗箱內溫度應在每個照射階段開始前2h先升溫。在試驗程序A和B的停照階段，試驗箱內溫度應以接近于線性的速率降到+25℃，并保持溫度穩定。

關于溫度、輻照和時間關系如圖1所示。在整個試驗過程，箱內溫度應保持在程序規定值的±2℃內。

4.5如果上述試驗與受控的濕度條件綜合，有關規范應指明在下面哪個階段需要保持規定的濕度：

a)只在照射階段;

b)只在停照階段;

c)整個試驗持續期間。

4.6有關規范要求的試驗持續時間應選下列數值之一：

a)3個循環即3d;

b) 10個循環即10 d;

c) 56個循環即56 d。

注：持續時間根據試驗?zāi)康亩ǎ奊B/T 2424. 14-1995中3.3。

4.7有關規范應規定經受試驗的樣品在試驗期間是否要工作。

如果有關規范要求在規定的試驗條件下，對受試樣品所達到的表面或內部溫度作測量時，應給出所有有關溫度測量所必要的資料。

4.8如果采用恢復處理，有關規范應規定樣品的預處理和恢復條件。

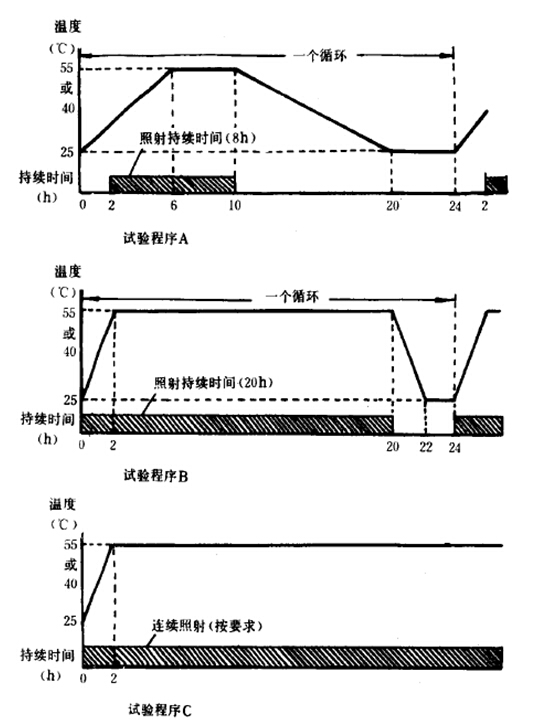

圖1溫度一輻照一時間關系圖

5最后檢測

試驗樣品應按有關規范的要求進行外觀檢查、電性能和機械性能的檢測。

6有關規范應給出的內容

當有關規范包括本試驗時，應給出下列內容：

a)預處理程序，(4.8);

b)試驗前要進行的電氣性能和機械性能檢測，(第2章);

c)放置試驗樣品的墊托物或支架、試驗樣品的狀態，照射測量平面的相對位置和入射輻射方向(不是垂直向下的話)的說明，(4.1);

d)試驗?zāi)康暮陀纱诉x定的試驗程序(是A、B或C)，(4.2和4.3);

e)照射階段要求的箱內溫度(+40℃或+55℃)，(4.4);

f)箱內容許的最大氣流速度，(3.2);

g)有關的濕度條件，如有要求時，(4.5);

h)試驗持續時間，(4.6);

i)條件試驗期間要求的工作性能檢測和溫度檢測，(4.7);

j)恢復條件，(4.8);

k)試驗后的電性能和機械性能檢測，(第5章);

l)任何其他有關細節。
